基于振动法的GIS机械性故障检测服务




系统背景

GIS 在安装和运行过程中会出现诸如隔离开关接触不牢固、导体与盆式绝缘子插接不牢固、屏蔽罩松动等内部机械故障,以及 GIS接地螺栓松动等外部机。




系统原理

       基本原理:GIS导体流过周期性电流,产生电动力,电动力作用在GIS设备上。一旦机械状态现问题,会导致机 械振动信号的异常。

 异常表现:信号幅值增加、频谱复杂度增加、基频百分比增加等。

       检测方法:通过械振动信号检测实现机械状态的检测。



检测案例

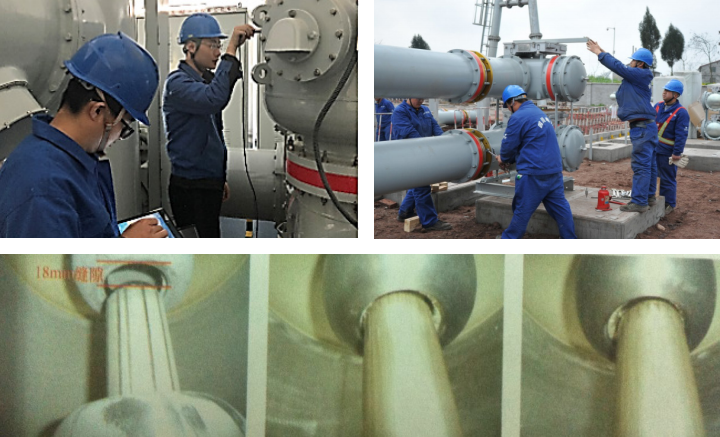

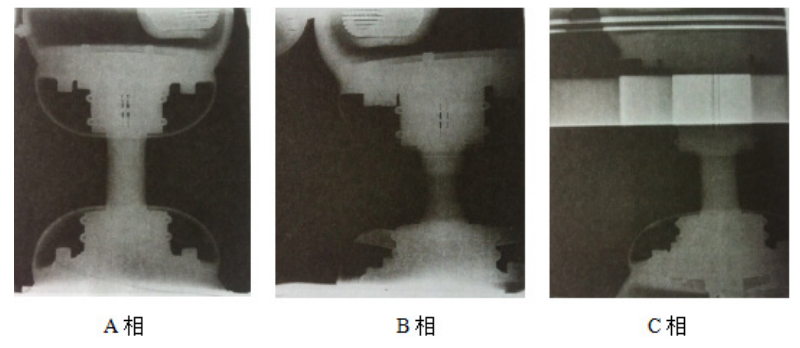

        宁夏某 220kV 变电站:该变电站 I 母隔离开关处外壳振动明显,采用课题组研制的检测系统多次测量后确定其振动信号含 有高分量,内部接触故障特征明显,后专门对此处进行 X 射线检测,发现 A 相、B 相隔离开关动触头未完全插入梅花触头内,动触头仅插入至静触头侧第一个抱紧弹簧的下沿,隔离开关动静触头未完全接触,因此造成机械故障,并表现为外壳振动信号异常。

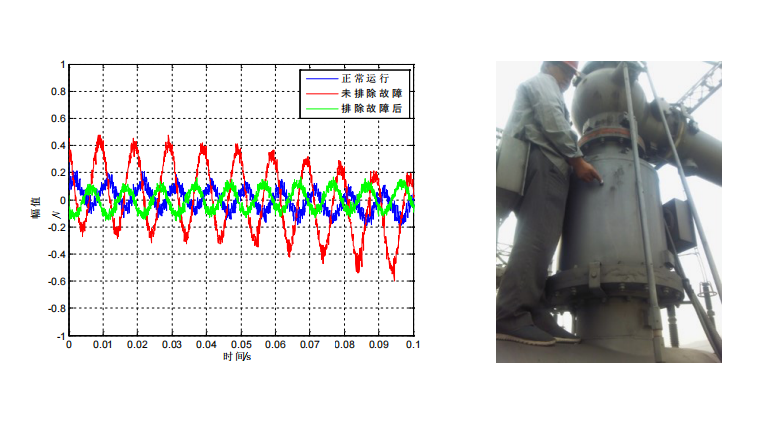

        陕西某 330kV 变电站:该站 330k 变电站某处 A 相刀闸有异常振动现象,采用多种技术手段对该位置进行连续的跟踪检测,通过SF6 分解物检测和超高频局放检测均未发现异常。采用课题组研制的检测系统发现该处具有明显的振动信号,且表现为外部紧固件松动特征。联合检修公司及开关厂家进行现场分析检查,发现 A 相开关的一侧接地螺栓松动,对该处螺栓紧固后异常振动消失。超声波局放、超高频局放、SF6 分解物检测结果均在正常范围内。

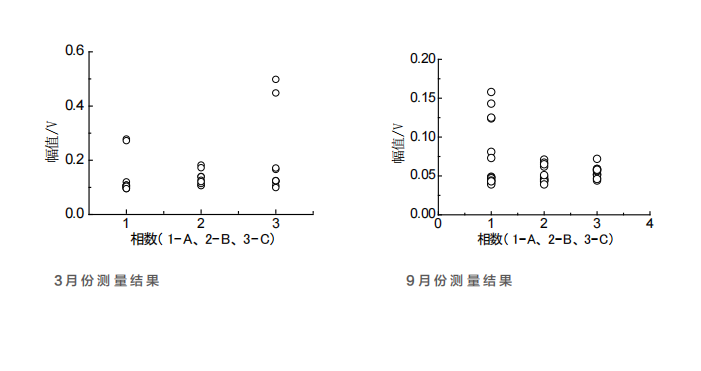

        四川某 220kV 变电站:2017年3月份的检测中某断路器间隔振动信号幅值较高,经过分析认为是外部紧固松动导致的振动信号。到9月份进行了处理,将外部所有紧固螺栓进行了进一步的加固,复测信号如右图所示,信号幅值已经下降到合理水平。
