SERVICE DESCRIPTION
变压器绕组变形声纹振动带电检测服务
系统背景
根据1995-2005年间的变压器故障统计结果，因变压器绕组变形产生的变压器事故的比例为71.17%，为电网的安全稳定运行带来隐患。
绕组变形的危害：
(1)累积效应，导线的机械强度降低，从而使得抗短路能力下降；
(2)匝间金属性短路造成绝缘性能下降；
(3)绝缘损伤，引起局部放电。

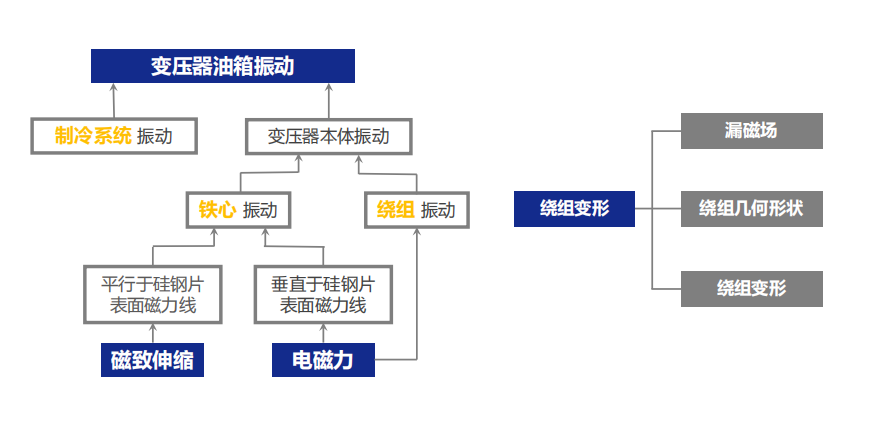

设备原理
振动产生振动波通过固体连接和变压器油传递至箱体表面，引起油箱壁的振动，变压器油箱本身可近似认为是线性结构，而且其低阶模态的自然频率远低于绕组和铁芯振动的频率，不会改变由绕组和铁芯传递到油箱的振动特性，故油箱表面上的绕组振动100Hz成份理论上与负载电流平方成正比。发生变形的变压器绕组会引起漏磁场、几何形状、固有的模态频率变化，使得传递至邮箱表面的振动信号发生改变，为通过振动信号检测绕组变形提供依据。

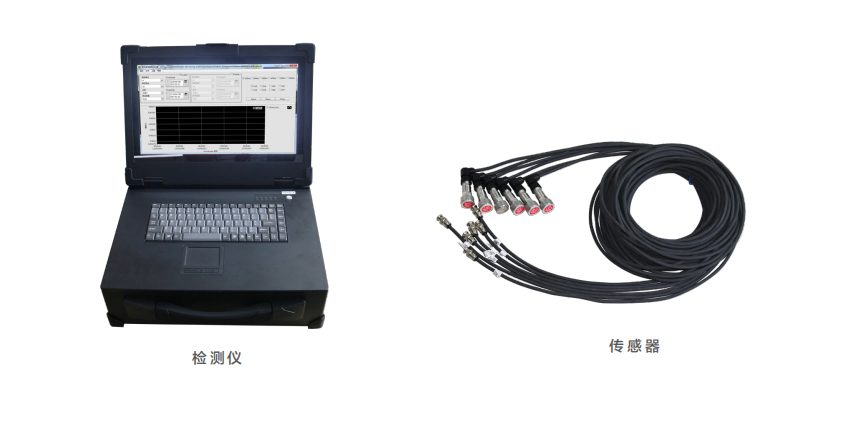

主要设备
技术优势
（1）该方法对变压器绕组机械特性的轻微改变具有很高的灵敏度，其相关指标可以显著反映绕组变形故障；
（2）利用振动法对变压器的绕组铁心的机械状态进行带电检测，传统检测方法停电一天仅能完成一台变压器绕组变形测试，而振动法一天可以不停电完成五台以上变压器绕组变形测试，大幅提高效率，提高优质服务、减少负荷损失；
（3）随着电力设备制造水平工艺的不断提升，国网公司大力推行状态评估，而状态评估依赖于带电检测和在线监测数据，变压器绕组变形带电检测是变压器状态评估的重要数据之一，从而为状态检修提供有力支持。
